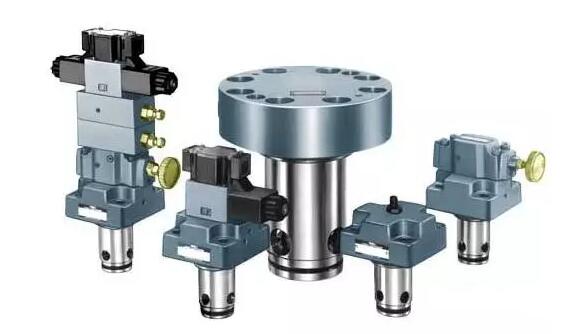

一、插裝閥原理與應用

1. 設計因素

　　插裝閥在流體控制功能的領域的使用種類比較廣泛，已應用的元件有是電磁換向閥，單向閥，溢流閥，減壓閥，流量控制閥和順序閥。通用性在流體動力回路設計和機械實用性的延伸，充分展示了插裝閥對系統設計者和應用者的重要性。由于其裝配過程的通用性、閥孔規格的通用性、互換性的特點，使用插裝閥完全可以實現完善的設計配置，也使插裝閥廣泛地應用于各種液壓機械。

2. 體積小、成本低

　　批量生產的對用戶益處在閥塊還未裝配線終點時就已顯現。采用插裝閥設計的整套控制系統可為用戶大大減少制造工時;該控制系統的每個元件在組裝成集成閥塊前就可進行獨立測試;集成塊在發給用戶之前就可進行整體測試。

　　由于必須安裝的元件和連接的管路大大減少，為用戶節省大量的制造工時。由于系統污染物的減少，泄漏點的減少和裝配錯誤的降低，使可靠性顯著提高。插裝閥的應用實現了系統的高效、方便。

　　以輪式裝載機為例，采用插裝閥集成塊來代替故障不斷、難以診斷和維修的動力傳動控制裝置。原有控制系統有60多個連接管件和19個獨立元件。用來替代的整體特制集成塊上只有11個管件和17個元件。體積為12 x 4 x 5立方英寸，是原系統所占空間的20%。采用插裝閥的特點如下：

　　減少安裝時間

　　減少泄漏點

　　減少易污染源

　　減少維修時間(因為插裝閥無需取下管接頭配件即可更換)

3. 功能全、應用廣泛

　　裝閥已經廣泛應用于多種工程機械、物料搬運機械和農業機械。在常被忽視的工業領域中，插裝閥的應用在不斷的擴大。特別是在許多重量和空間的限制的場合中，傳統工業液壓閥束手無策，而插裝閥卻大顯身手。在某些應用場合，插裝閥是提高生產力和競爭力的唯一選擇。

　　新型插裝閥的功能正不斷被開發出來。這些新開發成果將保證將來可持續的生產效益。過去的經驗證明：想象力的貧乏是采用插裝閥實現生產既期效益的唯一限制。

插裝閥的用途

　　(1) 截斷閥：截斷閥又稱閉路閥，其作用是接通或截斷管路中的介質。截斷閥類包括閘閥、截止閥、旋塞閥、球閥、蝶閥和隔膜等。

　　(2) 止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

　　(3) 安全閥：安全閥類的作用是防止管路或裝置中的介質壓力超過規定數值，從而達到安全保護的目的

　　(4) 調節閥：調節閥類包括調節閥、節流閥和減壓閥，其作用是調節介質的壓力、流量等叁數

　　(5) 分流閥：分流閥類包括各種分配閥和疏水閥等，其作用是分配、分離或混合管路中的介質。

二、插裝閥選用與應用發展

　　近二十年來正在迅速發展及更廣泛應用的第五代液壓閥種--螺紋插裝閥的發展與應用。這一閥種有更明顯的特色,符合當前液壓應用的發展要求,即體積小、成本低、零泄漏，插裝閥的種類與功能能通過組合形式形成,開發的周期短,因此在小于3001/min流量的應用中獲得越來越廣泛的應用。

　　在選用螺紋插裝閥時，應根據系統所需的流量，大于或等于200l/min時選用二通插裝閥，小于20l/min則選用螺紋插裝閥。插裝組件的閥芯有帶尾部和不帶尾部形式，帶尾部的有緩沖和節流等作用。閥芯還有多種面積比可供選擇，彈簧也有多種剛度可供選擇，從而實現多種開啟壓力 。

　　國內有的插裝組件在閥芯和閥套之間裝有O形圈，這樣能確保密封，但反應速度慢。控制蓋板和閥芯中的阻尼孔有多種直徑，阻尼孔大反應速度快，但沖擊大，阻尼孔小則反之。如果邏輯閥的動作有先后會影響系統的功能時，在選擇阻尼孔的直徑時，應特別慎重?？刂粕w板的型號很多，應根據系統情況仔細選擇。

　　設計閥塊時應畫上蓋板的定位孔，并標明各個油口的代號，以便裝配和維修。應根據系統的流量和壓力及其流量-壓力曲線選型，過小往往會造成系統壓力損失太大，使系統發熱，若選型過大，則會使系統龐大，造成經濟上的浪費。

　　螺紋插裝閥有二種密封材料可選，氟橡膠密封適用于磷酸脂介質，丁腈橡膠密封適用于礦物油介質。

　　螺紋插裝閥由于其高壓大流量的特點特別適用于閥門快速液壓驅動裝置，在國內外都有成熟的邏輯閥產品，其在閥門快速液壓驅動裝置的應用前景是廣闊的。
