幾乎在每個工業培訓項目上,總有人問我:比例閥和伺服閥到底區別在哪?我很喜歡聽到這個問題,因?yàn)樗o我們帶來了一些樂趣。但是最簡短的回答是:我拒絕陷入這些無休止的爭論中。在技術標準ISO 10770-1中,其做了某些定義。在我解釋之前,我們先來了解一些歷史背景。
流體動力技術標準委員會
持續增長的電子與電氣技術應用于各種類型的液壓系統,自然而然的也引起了比例閥和伺服閥的極大興趣。事實上,這也逃不了ISO技術委員會的法眼,因?yàn)樗麄冐?fù)責國際新技術標準的制定,特別是ISO/TC-131/SC-8,其負責液壓元件的標準化制定。
技術委員會TC-131是ISO組織里專門負責所有流體動力標準化的。在美國,負責ISO標準的代表隸屬于ANSI(American National Standards Institute),但是ANSI有權派遣他的秘書功能到其它的美國國家技術主體里面去。關于流體動力方面,ANSI就授權位于密爾沃基(Milwaukee)的美國國家流體動力組織。
附屬委員會SC-8,秘書處位于倫敦的英國國家標準化機構,其本身主要關注于流體動力設備的測試,包括液壓閥。在2000年,ISO頒布了新標準ISO10770-1,命名為“液壓流體動力-電液控制閥-第一部分:四通方向流量控制閥的測試方法”。它主要涉及的是測試方法,而且也主要針對比例閥和伺服閥。ISO 10770-1代替了ISO 6604,后者只討論伺服閥,因此10770相對來說是一個進步。
在嘗試中去做的方法
在1988和1989年,在密爾沃基工程學院(Milwaukee School ofEngineering)的流體動力研究所,我領導了一個研究項目,主要就是關于比例閥和伺服閥的實踐與應用。其中的目標之一就是期望給比例閥和伺服閥一個確切的定義。
我們調查了所有知道的生產此類閥的制造商,并總結了產品最重要的特性。我們的目標就是希望發現其中的不同。
為了找到工業實踐中對兩者應用的不同,我們做了如下特征定義:
• 控制方式(先導或者直動式)
• 頻率響應
• 反饋方式,內置還是外置
• 閥芯遮蓋
• 閥的用途(用于開環還是閉環控制)
• 控制精度
當我們完成該課題的時候,只有一點能夠把兩者區分開來:閥芯的遮蓋量。這就形成了下面我們關于伺服閥和比例閥的定義。
伺服閥—任何連續變化的,電氣調節的方向控制閥且遮蓋量小于3%
比例閥—任何連續變化的,電氣調節的方向控制閥且遮蓋量大于3%

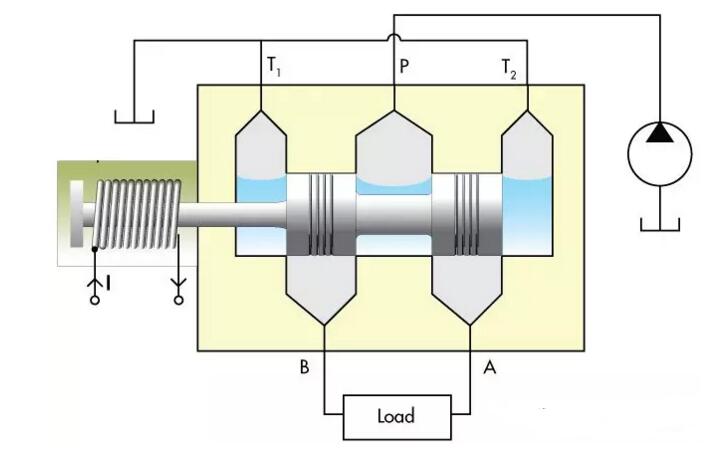

遮蓋示意圖
這些定義被集成在術語匯編里,并在項目結束后得以發布。牢記在心,我們也試圖在不同的工業場合介紹其術語。在那之后,只要有機會,我個人也在自己的課堂上,以及每一個NFPA和ISO會議上去介紹它。令我驚奇的是,反對之聲是如此之少。無論此時還是彼時,也有人會問我:那么,如果遮蓋量剛好是3%,又怎么定義?我的答案是:你自己挑吧。
我相信,問題應是起源于當人們開始使用術語伺服閥和比例閥的時候,而之前并沒有人去準確定義。其結果就是,每一個具體閥,每個人都憑空造出來各種術語。這種對術語的定義,也許在某一個公司內部,大家能夠達成一致。然而,在商業事務中,特別是國際業務,想要把伺服閥和比例閥兩者輕松區分開來并不容易。有時候,這甚至已經不是技術的問題,而是宗教的問題了。
回到官方上來
制定10770-1的ISO工作組巧妙的回避了一些問題,因?yàn)樗麄冎?,?zhēng)論永遠不會停止。但是,委員會又希望有一個文件,能同時覆蓋伺服閥和比例閥。但是,如果不先定義,你如何是好?可以明確的是,ISO希望把重點放在大家普遍能接受的觀點:比例閥比伺服閥有更小的壓差。因此,在ISO標準里,比例閥被定義為具有更低壓差的閥。
ISO委員會決定定義伺服閥額定流量時壓差按1000 PSI或7MPa(1015 PSI),而比例閥額定流量采用壓差1MPa或者145 PSI。
標準里有這樣一句話:設定閥的總壓降為1MPa或者7MPa,視情況而定。這個“視情況肯定”有點讓ISO標準委員會置身事外的感覺。誰來定義“視情況而定”?好吧,測試者來定!因此,他們可以按伺服閥或者按比例閥來進行測試。更重要的是,他們可以,隨他所想來定義該閥。這也就是在現實情況下,我們有額定流量按壓差1000PSI來測試的比例閥。我們也有“零遮蓋的比例閥”。這是一場文字游戲之間的戰爭,誰也永遠不會贏!
現實情況
有一個問題會有影響:是否可以用伺服閥代替比例閥來滿足應用需求,反之亦然。很不幸的是,回答該問題僅僅依靠那些定義是不夠的,它需要理解具體應用的需求,并了解閥的特性說明,或者反之。
這通常會涉及到一些計算,而這在常規的液壓課程里面并不會教你的。雖然如此,方法只要是直驅而入的,不冗長乏味,結果總會是好的,可靠的,并且高性能的系統設計。而且,更重要的是,因?yàn)橛?jì)算,就可以量化的回答諸如此類的問題“多少的遮蓋量我是能容忍的”,而不是含糊不清。
