一、防爆閥的形式：

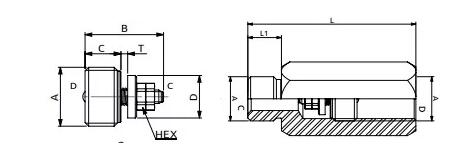

　　如下圖所示，螺旋式防爆閥插芯(例如A090201.01.00)，可安裝油缸上/定做管接頭。如圖2所示，帶管接頭的管路防爆閥(A090351.01.00)，直接串聯在管路中。

二、動作流量的計算：

　　在設定動作流量Qa時，決定性因素是在不受干擾的工況下執行元件回油流量，即從C-D的流量Qret。對于手動換向閥，推薦比值為Qa/Qret≥1.5，對于電磁換向閥，推薦比值為Qa/Qret=2。

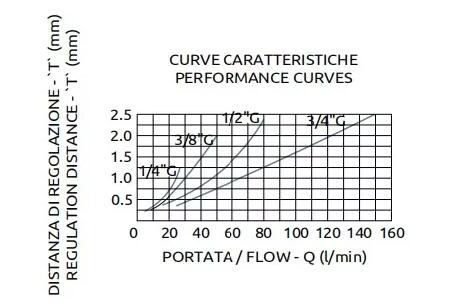

　　得到防爆閥的動作流量Qa后，根據間距-流量的T-Q曲線(下圖)選定間隙T值，例如如果選定G3/8防爆閥，我的設定動作流量為Qa=40L/min，那么間隙值T=1.5mm。防爆閥壓力損失大約為3-8bar左右。

三、注意事項：

　　當液壓缸的容積較大/負載較高時，對防爆閥進行常規的功能試驗發現，按上述動作流量的比值設定的管路防爆安全閥，有時會發生意外的關閉。這是由于換向閥動作時，執行機構瞬間的壓力沖擊引起的。如果無法調整換向閥換向時間，則可以在排油側加節流阻尼，減緩瞬間的壓力沖擊。應根據 △P-Q特性曲線來選擇節流閥，這樣當執行元件瞬間下放，其流量仍小于管路防爆安全閥的動作流量。

注意：

　　1.節流閥禁止安裝在防爆閥監控的管路上，需要安裝在沒有危險的管路上(例如回油管路)。

　　2.在負載變化較大地方，當負載較小時，安裝節流閥可能會造成升降速度的減少，主要取決于節流閥△P-Q特性曲線。

　　3. 防爆閥動作流量，與油液的粘度有關，也就是說受到油溫的影響。我們通常建議在30℃下設定防爆流量，設定好后，如果油溫高于30℃，那么動作流量就會變大。反之，則會變小。油溫的影響尤其是在設定動作流量T值小時，影響更大。

四、防爆閥的安裝、防爆流量的設定：

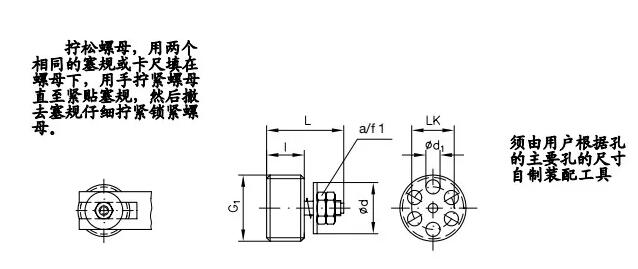

　　1.防爆閥間隙T設定需要通過專用工具實現，例如一些標準厚度的塞規/卡尺等等。同時，對于螺旋式防爆閥需要用戶根據主要孔的尺寸自制裝配工具。

　　2.防爆閥C口安裝在執行元件側。
