壓力繼電器是一種將油液的壓力信號轉換成電信號的電液控制元件，當油液壓力達到壓力繼電器的調定壓力時，即發出電信號，以控制電磁鐵、電磁離合器、繼電器等元件動作，使油路卸壓、換向、執行元件實現順序動作，或關閉電動機，使系統停止工作，起安全保護作用等。

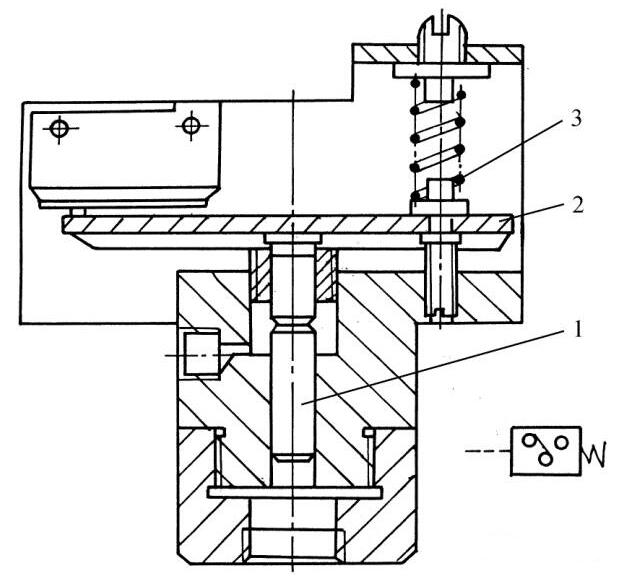

圖1    壓力繼電器

1—柱塞，2—杠桿，3—彈簧，4—開關

　　圖1所示為常用柱塞式壓力繼電器的結構示意圖和職能符號。當從壓力繼電器下端進油口通入的油液壓力達到調定壓力值時，推動柱塞1上移，此位移通過杠桿2放大后推動開關4動作。改變彈簧3的壓縮量即可以調節壓力繼電器的動作壓力。
